Ciclo de refrigeração: como funciona, componente por componente — e o que cada falha aparenta
Da teoria à bancada: entenda o caminho do fluido, a função das peças e o que os principais sintomas podem indicar.
Quase todo material introdutório resume o ciclo em quatro caixas: compressor, condensador, dispositivo de expansão e evaporador. Está correto — e é insuficiente para quem precisa identificar a peça certa, interpretar um sintoma ou entender um orçamento.
O que falta é a ponte entre teoria e bancada. Onde termina o lado de alta? Por que há filtro secador se o desenho básico não o mostra? O que superaquecimento e sub-resfriamento revelam? E quais partes entram na lista de suspeitos quando a câmara não atinge a temperatura?
Este guia serve como referência inicial para técnicos em formação, compradores e equipes de manutenção. Diagnóstico, medição e intervenção devem ser executados por profissional qualificado, com documentação e instrumentos adequados.
Resposta direta

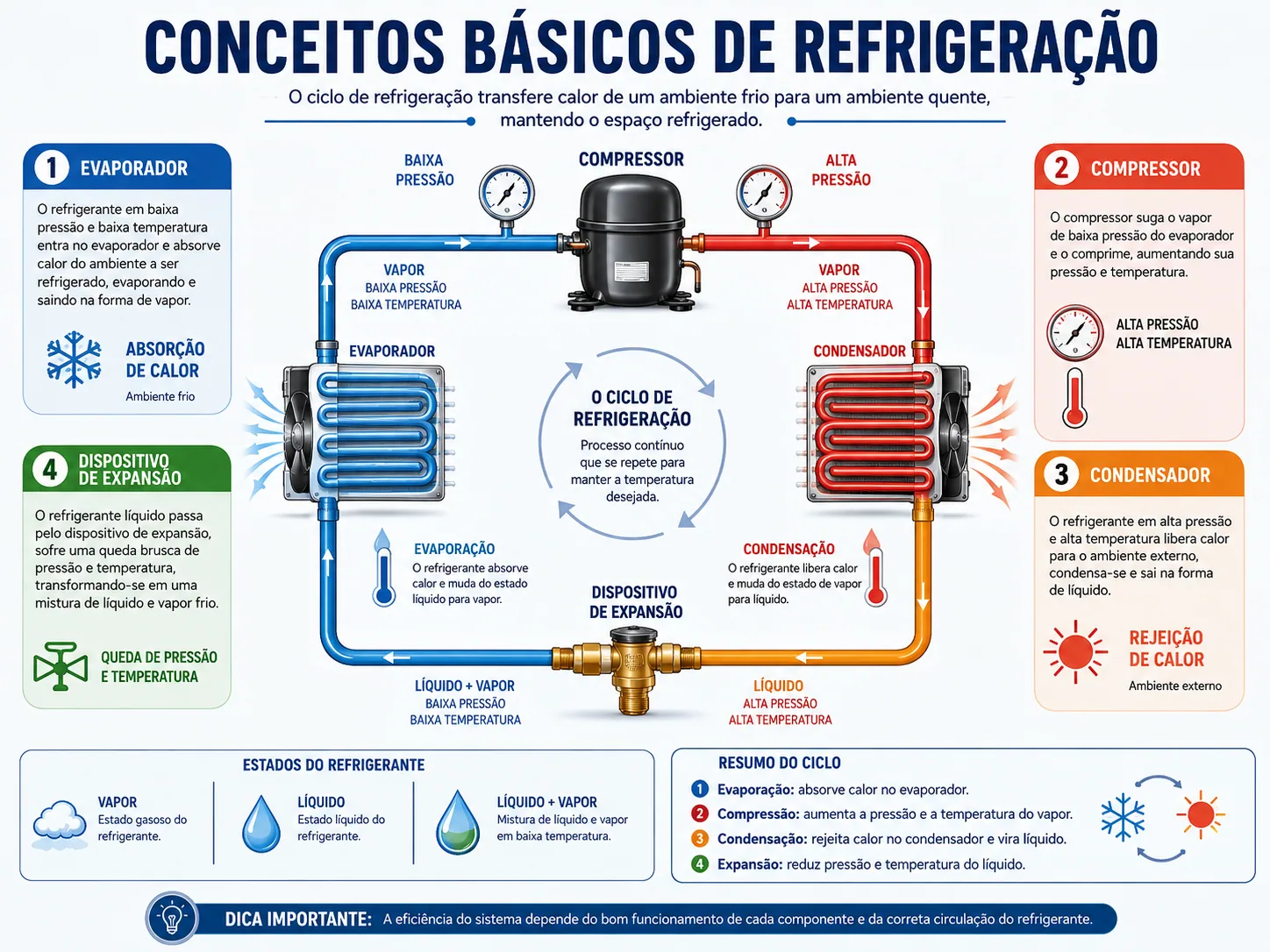

O ciclo de refrigeração não fabrica frio: ele transporta calor do ambiente refrigerado para outro local. O fluido passa por compressão, condensação, expansão e evaporação, distribuídas entre os lados de alta e baixa pressão. Os demais componentes protegem, controlam, filtram e mantêm esse circuito em operação.
O princípio: frio não se fabrica, calor se transporta
O calor rejeitado pela condensadora veio do ambiente refrigerado e também da energia adicionada pelo compressor. O transporte é possível porque o fluido muda de estado.
- Calor sensível altera a temperatura sem mudar o estado físico; pode ser acompanhado pelo termômetro.
- Calor latente está associado à mudança de estado e representa grande parte da troca térmica na evaporação e condensação.
Quando o líquido evapora, absorve energia. Quando o vapor condensa, rejeita energia. Pressão e temperatura de saturação estão relacionadas e organizam a leitura do sistema.
As duas pressões: o mapa que organiza tudo
| Lado | Começa em | Termina em | Trechos |
|---|---|---|---|
| Alta pressão | Descarga do compressor | Entrada da expansão | Linha de descarga, condensador e linha de líquido |
| Baixa pressão | Saída da expansão | Sucção do compressor | Evaporador e linha de sucção |
Compressor e dispositivo de expansão são as fronteiras. Pressostatos, manômetros e diagnósticos fazem sentido quando a leitura é associada ao lado correto e às condições reais de carga e ambiente.
As quatro etapas — e o que cada uma revela quando falha
1. Compressão
O compressor recebe vapor de baixa pressão e eleva pressão e temperatura. O vapor sai superaquecido pela descarga. É o principal consumidor de energia e promove a circulação do fluido.
Atenção: compressores são projetados para receber vapor. Retorno de líquido pode causar danos mecânicos e diluição do óleo. Ruído, corrente elevada, proteção atuando, baixa diferença de pressão e ciclos curtos são sinais que exigem diagnóstico.
2. Condensação
O vapor rejeita calor no condensador e passa ao estado líquido. É desejável que o líquido siga sub-resfriado até o dispositivo de expansão. Condensador sujo, ventilador parado ou local sem ventilação elevam a pressão de alta, o consumo e a temperatura de descarga.
3. Expansão
Capilar, orifício, válvula termostática ou eletrônica criam a queda de pressão e dosam o fluido para o evaporador. Restrição, dimensionamento incorreto ou sensor mal instalado alteram alimentação, superaquecimento e distribuição de gelo.
4. Evaporação
No evaporador, a mistura absorve calor e deve sair como vapor com margem de superaquecimento. Gelo, degelo insuficiente, ventilador parado, filtro saturado e pouca circulação de ar reduzem a capacidade mesmo com o compressor ligado.
Superaquecimento e sub-resfriamento: dois indicadores essenciais
| Indicador | Onde avaliar | O que representa | Leituras fora do esperado |
|---|---|---|---|
| Superaquecimento | Saída do evaporador / sucção | Temperatura do vapor acima da saturação | Baixo: risco de retorno de líquido. Alto: evaporador possivelmente subalimentado. |
| Sub-resfriamento | Saída do condensador / líquido | Temperatura do líquido abaixo da saturação | Baixo: risco de vapor na linha. Alto: pode indicar carga ou restrição, conforme o sistema. |
Os valores adequados variam conforme equipamento, fluido e aplicação. Use a documentação do fabricante; uma leitura isolada não fecha diagnóstico.
Os componentes que o desenho de quatro caixas não mostra
| Componente | Posição comum | Função | Sinais para investigar |
|---|---|---|---|
| Filtro secador | Linha de líquido | Retém umidade e partículas | Queda de temperatura, suor ou gelo no corpo |
| Visor de líquido | Linha de líquido | Indica condição do fluxo e umidade, conforme modelo | Bolhas persistentes ou indicador alterado |
| Solenoide e bobina | Linha de líquido | Interrompem fluxo e permitem estratégias como pump down | Bobina aberta, aquecimento ou fechamento deficiente |
| Pressostato de alta | Lado de alta | Protege contra pressão excessiva | Desarmes associados à condensação deficiente |
| Pressostato de baixa | Lado de baixa | Protege e pode comandar pump down | Desarmes por restrição, carga baixa ou bloqueio |
| Pressostato de óleo | Compressores aplicáveis | Monitora diferencial de lubrificação | Desarme exige investigação antes do rearme |
| Separador de óleo | Após a descarga | Favorece retorno de óleo | Baixo nível de óleo em sistemas extensos |
| Acumulador de sucção | Antes do compressor | Ajuda a reter líquido residual | Histórico de retorno de líquido |
| Válvulas de serviço | Pontos do circuito | Permitem isolamento e conexão de instrumentos | Vazamento em haste ou sede |
| Sensores e controlador | Ambiente e evaporador | Comandam temperatura, degelo e ventilação | Leitura instável ou sequência inadequada |
| Vedação e cortina PVC | Envoltória | Reduzem infiltração de calor e umidade | Gelo na entrada, porta desalinhada ou tiras rígidas |
Os quatro componentes clássicos realizam o ciclo; os demais ajudam o circuito a operar com controle, proteção e confiabilidade.
Tipos de compressor: qual aplicação pede cada solução
| Tipo | Aplicações comuns | Característica |
|---|---|---|
| Hermético alternativo | Comercial leve e pequenas unidades | Carcaça selada; substituição do conjunto em vez de reparo interno. |
| Scroll | Ar-condicionado e comercial médio | Compressão por espirais e operação geralmente mais suave. |
| Semi-hermético | Câmaras, racks e aplicações maiores | Permite acesso e manutenção interna por profissional especializado. |
| Parafuso | Grandes capacidades industriais | Operação contínua e sistema de óleo dedicado. |
HP não é capacidade frigorífica. BTU/h, kcal/h e TR expressam capacidade, sempre vinculada às condições de operação. Como referência de unidade, 1 TR equivale a 12.000 BTU/h, aproximadamente 3.024 kcal/h.
Dispositivo de expansão: capilar, termostática ou eletrônica
| Tipo | Como funciona | Aplicação | Limitação |
|---|---|---|---|
| Capilar | Restrição fixa por diâmetro e comprimento | Pequenas cargas relativamente estáveis | Não modula e é sensível a obstrução |
| Orifício | Restrição calibrada | Equipamentos projetados para o conjunto | Também não acompanha grande variação de carga |
| TXV | Bulbo e pressão modulam o fluxo | Câmaras e sistemas comerciais | Depende de dimensionamento e instalação do bulbo |
| Eletrônica | Controlador e sensores comandam o atuador | Carga variável e sistemas eficientes | Depende de sensores, driver e parametrização |
Degelo: por que o evaporador vira um bloco de gelo
Quando a superfície opera abaixo de 0 °C, a umidade pode congelar sobre as aletas. O gelo restringe o ar e isola termicamente o evaporador.
- Degelo natural ou por parada: aplicado em condições compatíveis de resfriados, conforme o projeto.
- Degelo elétrico: resistências acionadas em sequência controlada, comum em congelados.
- Degelo a gás quente: utiliza gás da descarga e aparece em sistemas maiores e devidamente projetados.
Tempo, frequência, temperatura de término, drenagem e atraso de ventiladores precisam ser parametrizados. Nem todo gelo significa peça queimada.
Fluidos refrigerantes: o que muda de um para outro
| Fluido | Aplicação comum | Observação |
|---|---|---|
| R-22 | Sistemas antigos | HCFC sob cronograma de eliminação no Brasil |
| R-134a | Média temperatura e parque instalado | HFC presente em muitos equipamentos |
| R-404A / R-507 | Comercial e baixa temperatura | Alto potencial de aquecimento global |
| R-407C / R-422 | Alguns processos de retrofit | Substituição exige avaliação do conjunto |
| R-410A | Split e climatização | Pressões superiores às de muitos sistemas antigos |
| R-32 | Ar-condicionado novo | A2L, com baixa inflamabilidade |
| R-290 / R-600a | Equipamentos específicos | A3, inflamáveis e com procedimentos próprios |
| CO₂ / amônia | Supermercados e indústria | Aplicações especializadas com requisitos próprios |
Cada fluido possui relação pressão-temperatura, óleo, componentes e requisitos próprios. Não faça substituição sem análise técnica. Consulte o cronograma oficial do Ibama para HCFCs e as orientações aplicáveis ao fluido.
Da teoria ao sintoma: por onde começar a olhar
A tabela organiza hipóteses, mas não substitui diagnóstico com instrumentos.
| Sintoma | Hipóteses para avaliação |
|---|---|
| Câmara não atinge temperatura | Carga, expansão, degelo, circulação de ar, carga térmica e vedação |
| Pressão de alta elevada | Condensador, ventilador, ventilação, carga e gases não condensáveis |
| Pressão de baixa muito baixa | Restrição, filtro secador, carga insuficiente ou evaporador bloqueado |
| Compressor em ciclo curto | Diferencial, pressostatos, carga térmica e proteções |
| Evaporador tomado de gelo | Degelo, resistências, sensores, drenagem e infiltração |
| Consumo elétrico crescente | Condensação, isolamento, vedação, fluxo de ar e condição mecânica |
Perguntas frequentes
Quais são as quatro etapas do ciclo de refrigeração?+
Compressão, condensação, expansão e evaporação. O compressor eleva pressão e temperatura do vapor; o condensador rejeita calor e liquefaz o fluido; o dispositivo de expansão reduz a pressão; e o evaporador absorve calor, levando o fluido novamente ao estado de vapor.
Qual é a diferença entre o lado de alta e o lado de baixa?+
O lado de alta vai da descarga do compressor à entrada do dispositivo de expansão. O lado de baixa vai da saída da expansão à sucção do compressor. Compressor e dispositivo de expansão são as duas fronteiras.
Para que serve o filtro secador?+
Ele retém umidade e partículas que podem formar ácidos, congelar na expansão ou obstruir válvulas. A necessidade de troca deve ser avaliada sempre que o circuito é aberto e após contaminação ou queima de compressor.
O que é superaquecimento e por que ele importa?+
É a diferença entre a temperatura medida do vapor e a temperatura de saturação correspondente à pressão no ponto de leitura. Ele ajuda a avaliar a alimentação do evaporador e a margem contra retorno de líquido ao compressor.
HP e BTU/h são a mesma coisa?+
Não. HP expressa potência mecânica; BTU/h, kcal/h e TR expressam capacidade frigorífica. A capacidade do compressor também depende das condições de evaporação e condensação.
Por que um compressor pode queimar novamente depois da troca?+
Porque a causa pode estar fora dele: problema elétrico, contaminação, lubrificação, restrição, dimensionamento ou retorno de líquido. O sistema inteiro deve ser diagnosticado antes de energizar a reposição.
